معرفی پروژه
تأمین، نصب و راهاندازی فلومترهای اولتراسونیک Clamp-On گاز — منطقه ۹ عملیات انتقال گاز
تأمین دو دستگاه فلومتر اولتراسونیک ثابت از نوع Clamp-On برای اندازهگیری جریان گاز طبیعی در خطوط انتقال منطقه ۹. دامنه کار از تأیید مدارک فنی و خرید از سازنده اروپایی آغاز شد و بازرسی شخص ثالث، ترخیص، نصب روی خط در حال بهرهبرداری، راهاندازی و تحویل به بهرهبردار را در بر گرفت.
کارفرماشرکت انتقال گاز ایران — منطقه ۹ عملیات انتقال گاز
محل اجرامنطقه ۹ عملیات انتقال گاز، استان مازندران
نوع قراردادP — تأمین، نصب و راهاندازی
وضعیت پروژهتکمیلشده
بازه زمانی ثبتشده۱۴۰۴ تا ۱۴۰۵
شرح پروژه
پروژه در یک نگاه
منطقه ۹ عملیات انتقال گاز، مستقر در ساری، بهرهبرداری از خطوط انتقال گاز شمال کشور را بر عهده دارد. شرکت صنعت خط و پالایش پس از برنده شدن در مناقصه عمومی این منطقه، تأمین دو دستگاه فلومتر اولتراسونیک ثابت از نوع Clamp-On را بر عهده گرفت. دامنه کار از تهیه و تأیید مدارک فنی آغاز شد و تا نصب روی خط، راهاندازی و تحویل تجهیز در حال کار به بهرهبردار ادامه یافت.
ارزش مهندسی این پروژه در روش اندازهگیری آن است. در فناوری Clamp-On، ترانسدیوسرها روی سطح بیرونی لوله بسته میشوند و هیچ نفوذی به مرز فشار خط انجام نمیشود؛ بنابراین میتوان یک نقطه اندازهگیری تازه را روی خط انتقالی که در حال بهرهبرداری است ایجاد کرد — بدون Hot Tap، بدون ساخت اسپول اندازهگیری، بدون توقف جریان و بدون هدررفت گاز. در این پروژه، نصب و راهاندازی روی خطی با فشار حدود ۳۸ بار مطلق و بدون هیچگونه قطع جریان انجام شد.
تجهیز انتخابشده FLUXUS G721 ساخت FLEXIM آلمان است که برای بازه قطر ۱۰ تا ۴۸ اینچ، سرعت سیال تا ۱۸ متر بر ثانیه و دمای گاز ۵ تا ۶۰ درجه سانتیگراد پیکربندی شده و ترانسدیوسرهای آن دارای گواهی ATEX/IECEx برای Zone 1 و ترانسمیتر آن برای Zone 2 است. همین گستره کاری باعث میشود مجموعه بهجای آنکه به یک نقطه ثابت محدود بماند، بهعنوان یک ابزار اندازهگیری در سطح منطقه و روی خطوط مختلف قابل استفاده باشد.
تصاویر پروژه
نمایی از اجرای پروژه
دامنه کار
مسئولیتهای اصلی پروژه
- تهیه و ارائه مدارک فنی تجهیز و اخذ تأییدیه کارفرما پیش از ثبت سفارش
- تأمین دو دستگاه فلومتر اولتراسونیک Clamp-On همراه با ترانسدیوسرها، ریلهای نصب، مواد میراکننده صوتی، تسمههای مهار و متعلقات نصب
- بازرسی شخص ثالث پیش از حمل و اخذ گواهی بازرسی و تطابق با الزامات استاندارد ملی
- حمل بینالمللی، ترخیص گمرکی، اخذ تأییدیه سازمان ملی استاندارد و تحویل کالا به انبار کارفرما
- بازدید و تأیید فنی کالا با حضور نماینده کارفرما پیش از تحویل
- ارائه روش کالیبراسیون ترانسمیترها و ترانسدیوسرها و اخذ تأیید واحد IOC منطقه
- اعلام الزامات آمادهسازی محل نصب و هماهنگی با بهرهبردار پیش از استقرار در سایت

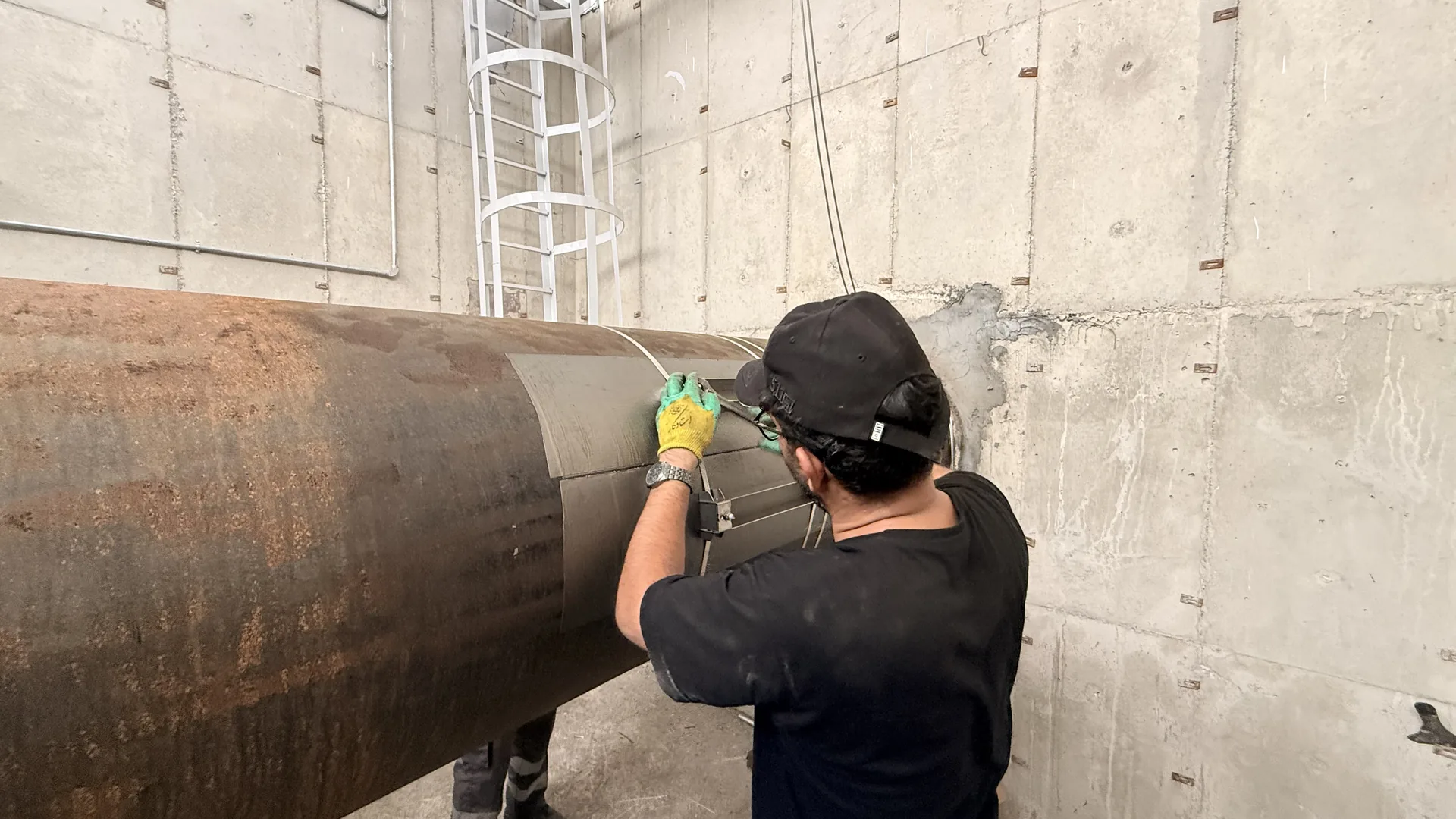

- نصب ترانسدیوسرها روی خط گاز در حال بهرهبرداری، نصب ترانسمیتر، کابلکشی و ترمینالبندی میدانی
- راهاندازی، پیکربندی و آزمون عملکرد سامانه اندازهگیری و تحویل به بهرهبردار
- اجرای کلیه فعالیتهای سایت مطابق دستورالعملهای HSE کارفرما و نظام مجوز انجام کار (PTW)
سامانهها و اجرا
دامنه فنی پروژه
سامانه اندازهگیری اولتراسونیک
سامانه بر پایه اندازهگیری اختلاف زمان عبور امواج فراصوت با پردازش همبستگی کار میکند و برای اندازهگیری گاز طبیعی روی خطوط انتقال با قطر بالا پیکربندی شده است.
- دو دستگاه فلومتر اولتراسونیک ثابت از نوع Clamp-On، بدون نفوذ به بدنه خط لوله
- ترانسمیتر دوکاناله با میانگینگیری همزمان کانالها برای کاهش اثر پروفیل جریان
- ورودی دما و ورودی جریان جهت دریافت برخط دما و فشار از ترانسمیترهای فرایندی

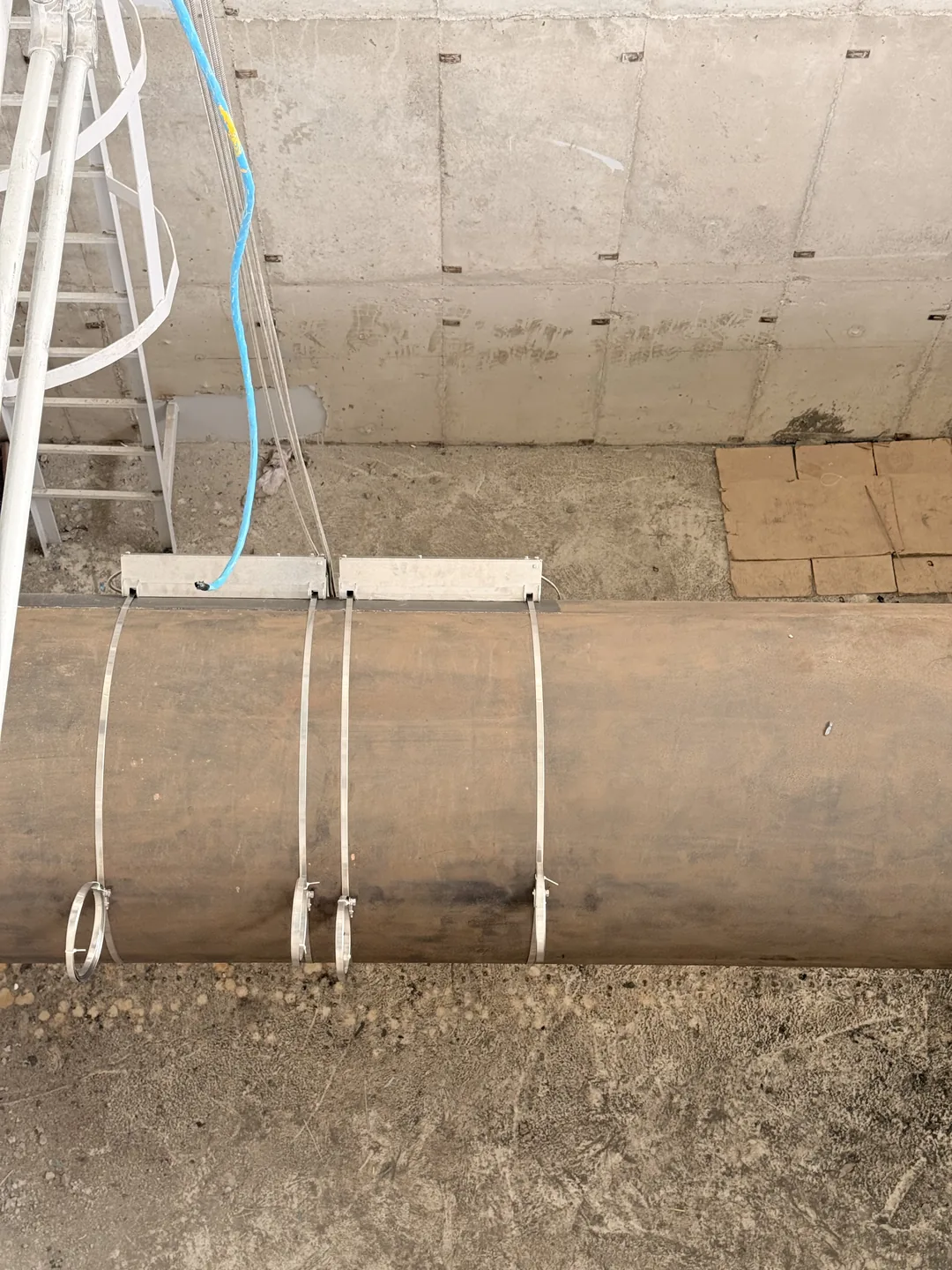

- ریل نصب قابل تنظیم، مواد میراکننده صوتی و تسمههای مهار برای خطوط قطر بالا
- خروجی ارتباطی صنعتی برای اتصال به سامانههای پایش و ثبت بهرهبردار
تأمین، بازرسی و لجستیک
بخش عمده تعهدات این قرارداد، تأمین از سازنده اروپایی و طی کردن کامل زنجیره واردات تا تحویل کالا در انبار کارفرما بود.
- خرید از سازنده و مدیریت مکاتبات فنی تا مرحله اتمام ساخت
- بازرسی شخص ثالث پیش از حمل و صدور گواهی بازرسی (COI)
- ثبت سفارش، حمل دریایی، ترخیص از گمرک و اخذ مجوزهای قانونی ورود کالا
- اخذ تأییدیه سازمان ملی استاندارد و ارائه گواهی مبدأ و مدارک فنی سازنده
- تحویل کالا به انبار کارفرما و تنظیم صورتجلسه تحویل با نماینده کارفرما
نصب، راهاندازی و تحویل
نصب روی خط در حال بهرهبرداری انجام شد؛ به همین دلیل آمادهسازی محل، هماهنگی با بهرهبردار و رعایت الزامات HSE بخش جداییناپذیر کار بود.
- اعلام و کنترل الزامات آمادهسازی نقطه نصب پیش از شروع عملیات

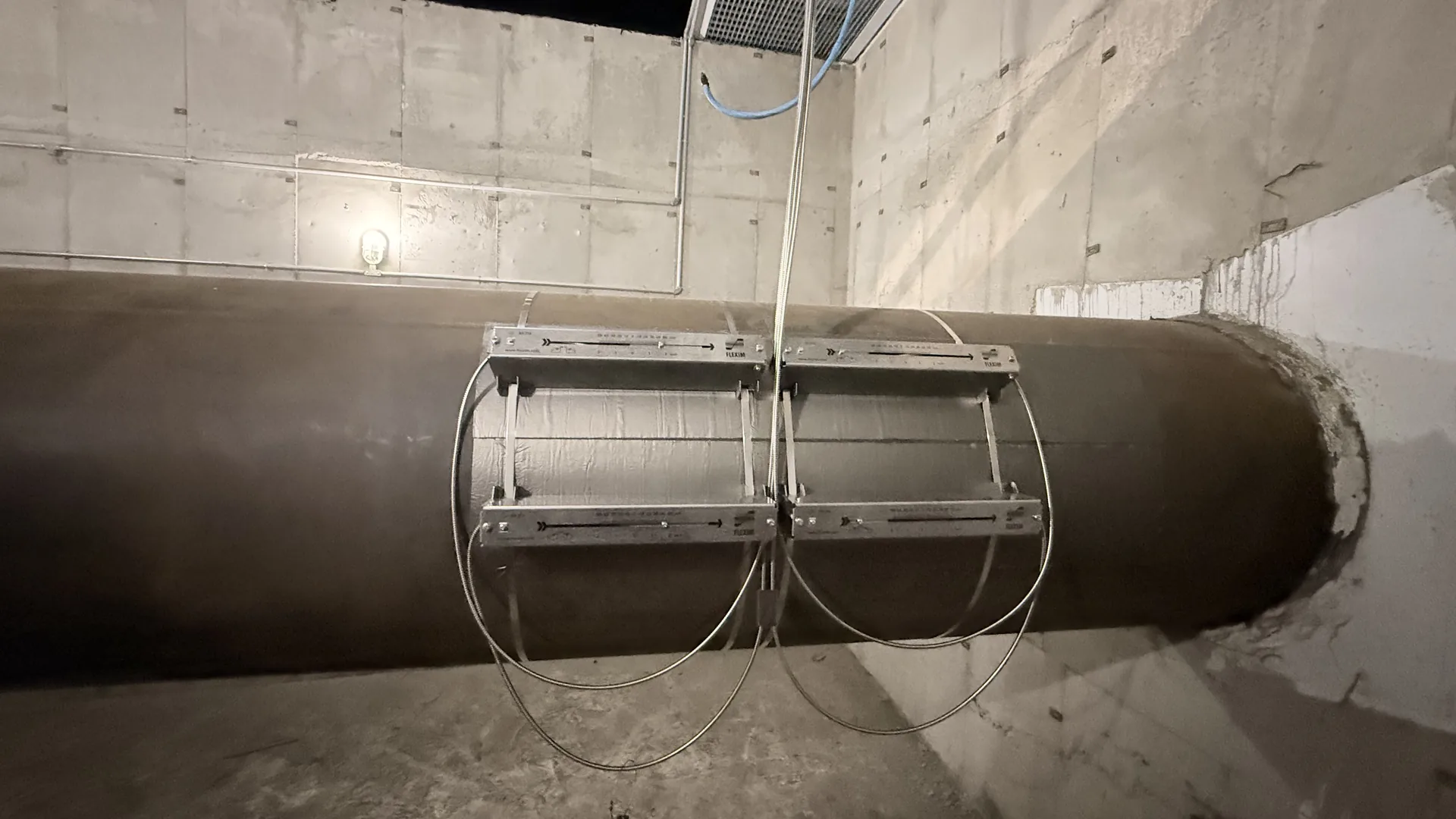

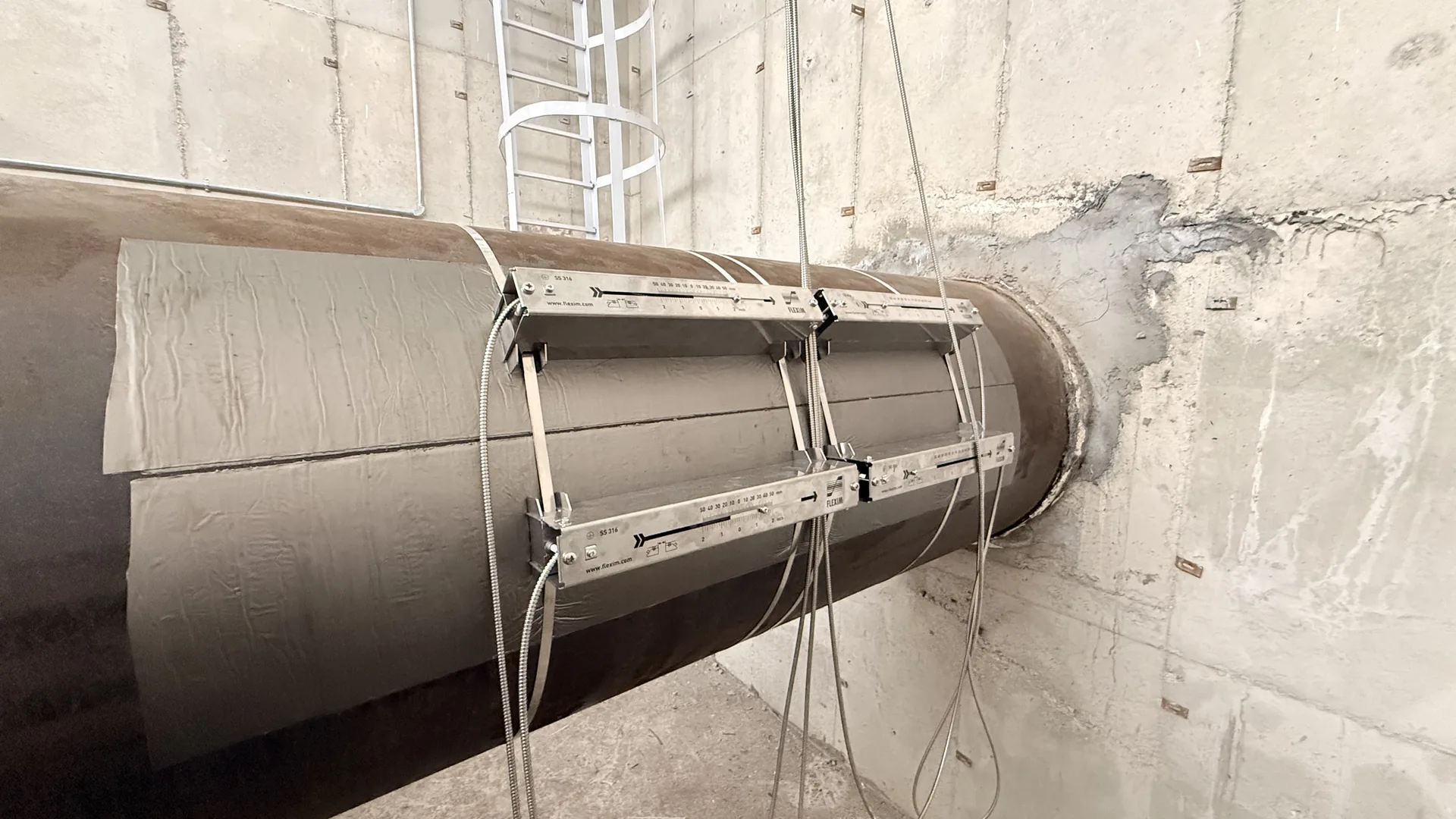

- آمادهسازی سطح لوله، اجرای مواد میراکننده و استقرار ریل و ترانسدیوسرها

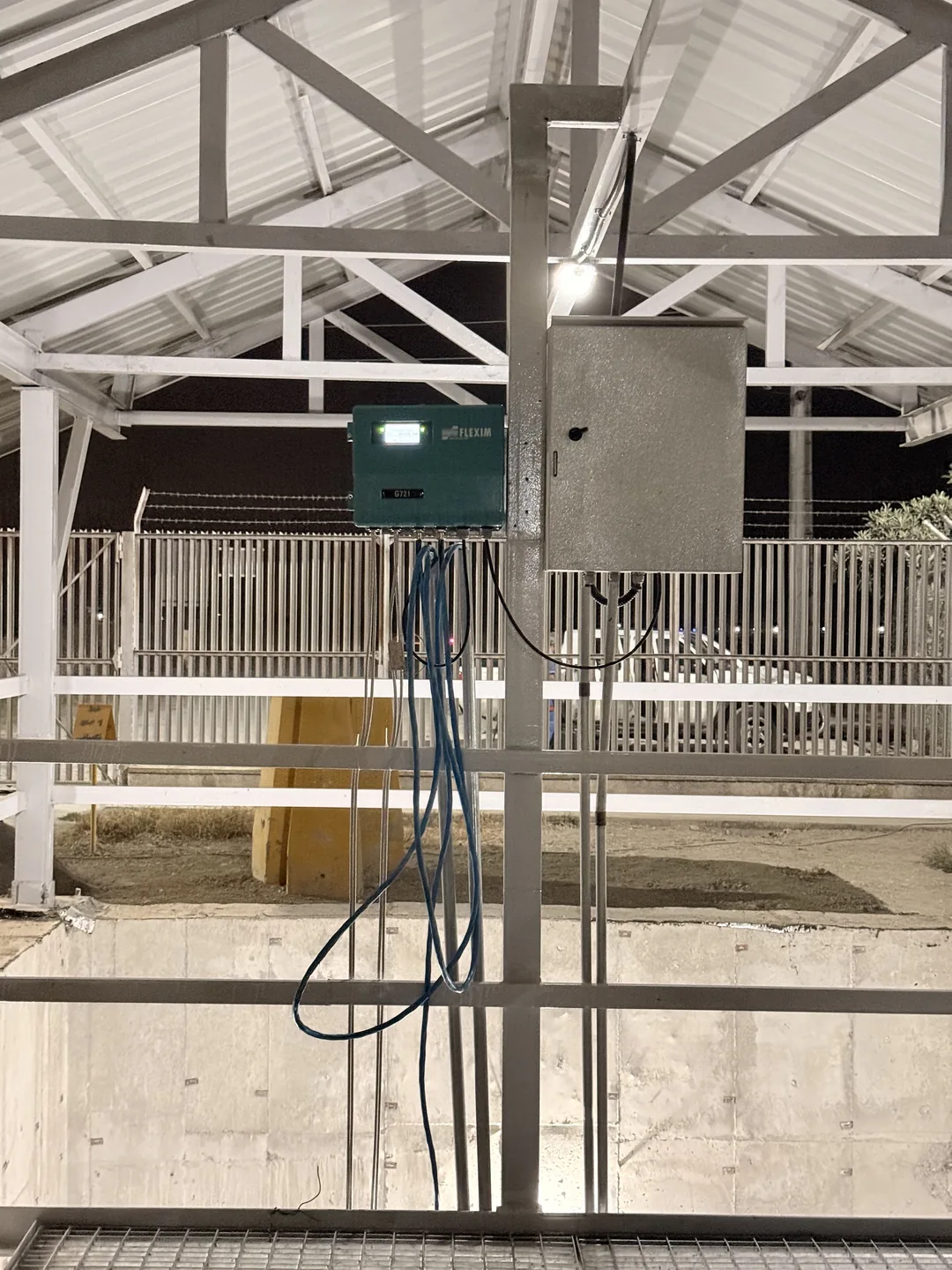

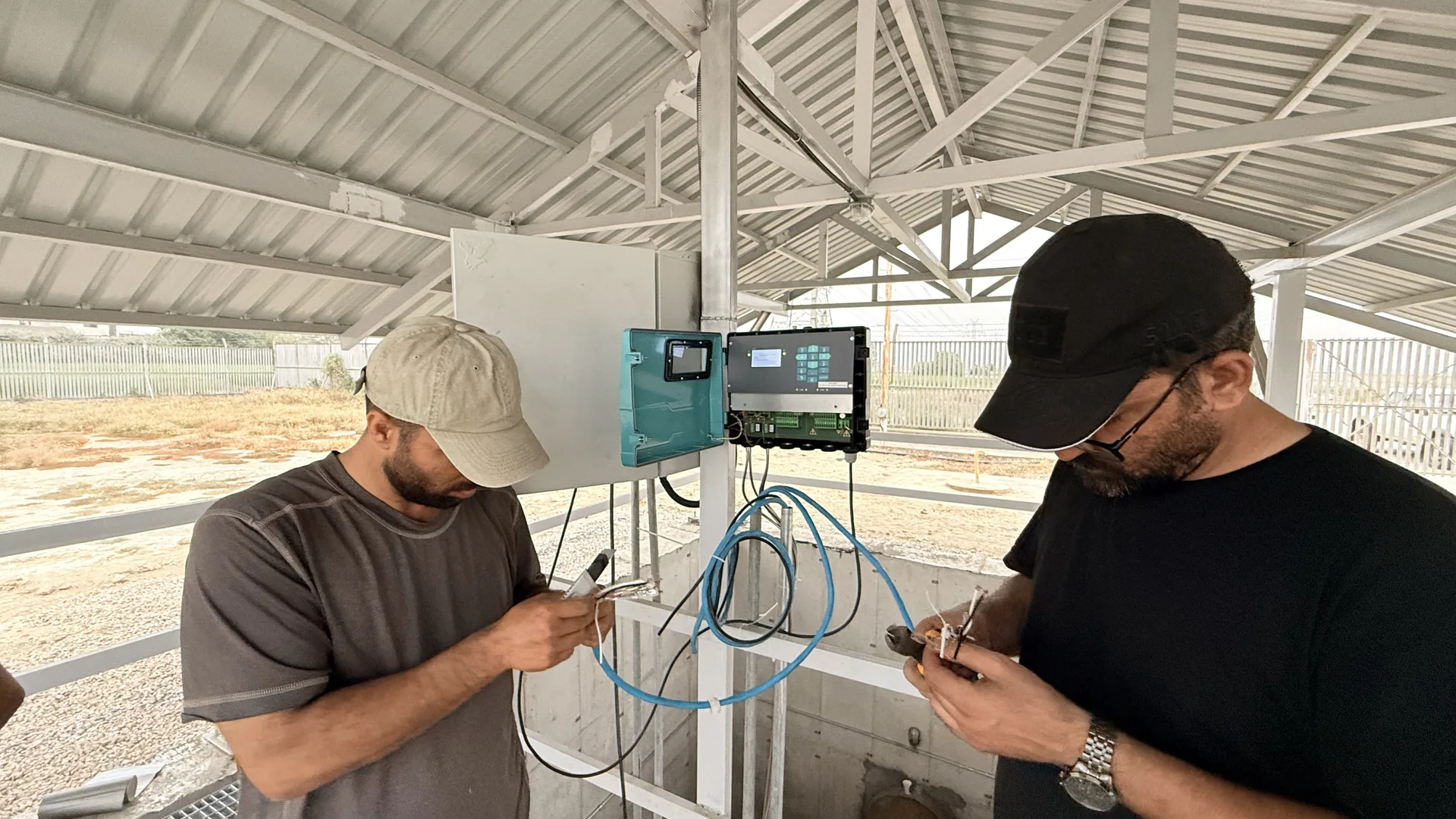

- نصب ترانسمیتر در محفظه میدانی، کابلکشی و ترمینالبندی
- پیکربندی پارامترهای خط و مسیر صوتی، آزمون عملکرد و تثبیت اندازهگیری

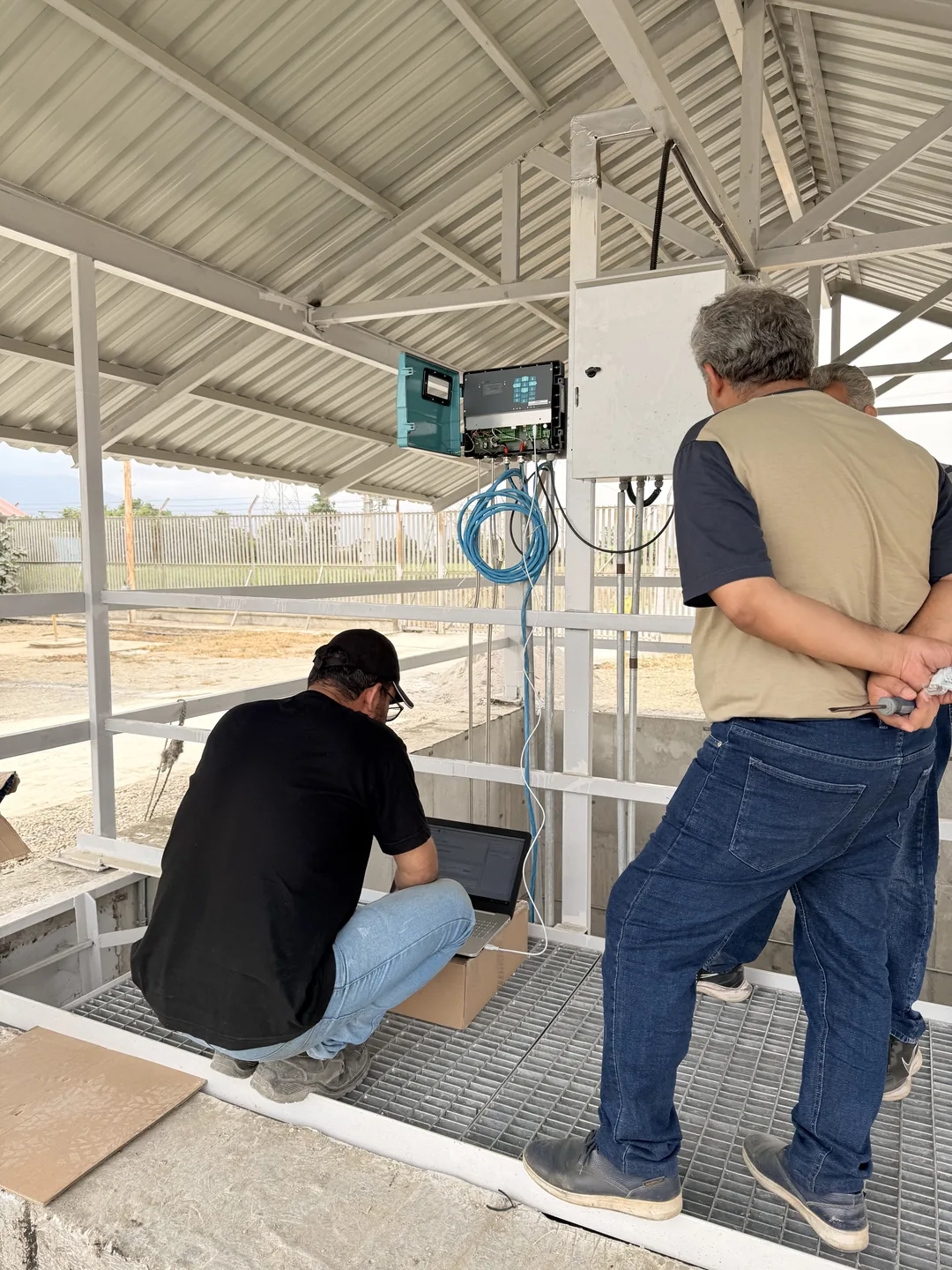

- راهاندازی و آزمون نهایی با حضور نماینده کارفرما و تحویل به بهرهبردار
مشخصات فنی منتخب
اطلاعات مستند پروژه
- نوع سامانه
- فلومتر اولتراسونیک ثابت Clamp-On برای گاز طبیعی
- تجهیز
- FLUXUS G721 ساخت FLEXIM — کشور سازنده: آلمان
- اصل اندازهگیری
- اختلاف زمان عبور امواج فراصوت با پردازش همبستگی (Transit-time difference correlation)
- کانالهای اندازهگیری
- دو کانال با میانگینگیری همزمان
- محدوده قطر خط
- ۱۰ تا ۴۸ اینچ
- سرعت سیال
- ۰٫۰۱ تا ۳۵ متر بر ثانیه بسته به قطر لوله؛ شرایط طراحی قرارداد ۰ تا ۱۸ متر بر ثانیه
- تکرارپذیری
- ۰٫۱۵٪ مقدار قرائت ± ۰٫۰۰۵ متر بر ثانیه
- عدمقطعیت سامانه اندازهگیری
- ±۰٫۳٪ مقدار قرائت ± ۰٫۰۰۵ متر بر ثانیه
- عدمقطعیت در نقطه اندازهگیری
- ±۱ تا ۳٪ مقدار قرائت ± ۰٫۰۰۵ متر بر ثانیه، بسته به شرایط نصب
- دمای گاز و محیط
- گاز ۵ تا ۶۰ درجه و محیط منفی ۲۰ تا مثبت ۵۵ درجه سانتیگراد
- طبقهبندی منطقه خطرناک
- ATEX/IECEx — ترانسدیوسر Zone 1 و ترانسمیتر Zone 2 (IBExU11ATEX1015 / IECEx IBE 11.0008)
- واسطهای ارتباطی
- RS485، Modbus RTU، BACnet MS/TP، HART، Profibus PA، FF H1، Modbus TCP و BACnet IP
- کالیبراسیون
- کالیبراسیون کارخانهای ششنقطهای در آزمایشگاه سازنده، قابل ردیابی به استانداردهای ملی (PTB/NIST)، همراه با آزمون نقطه صفر و صدور گواهی کالیبراسیون
- بازرسی
- بازرسی شخص ثالث پیش از حمل و صدور گواهی بازرسی (COI) مطابق الزامات استاندارد ملی
- شرایط خط در زمان راهاندازی

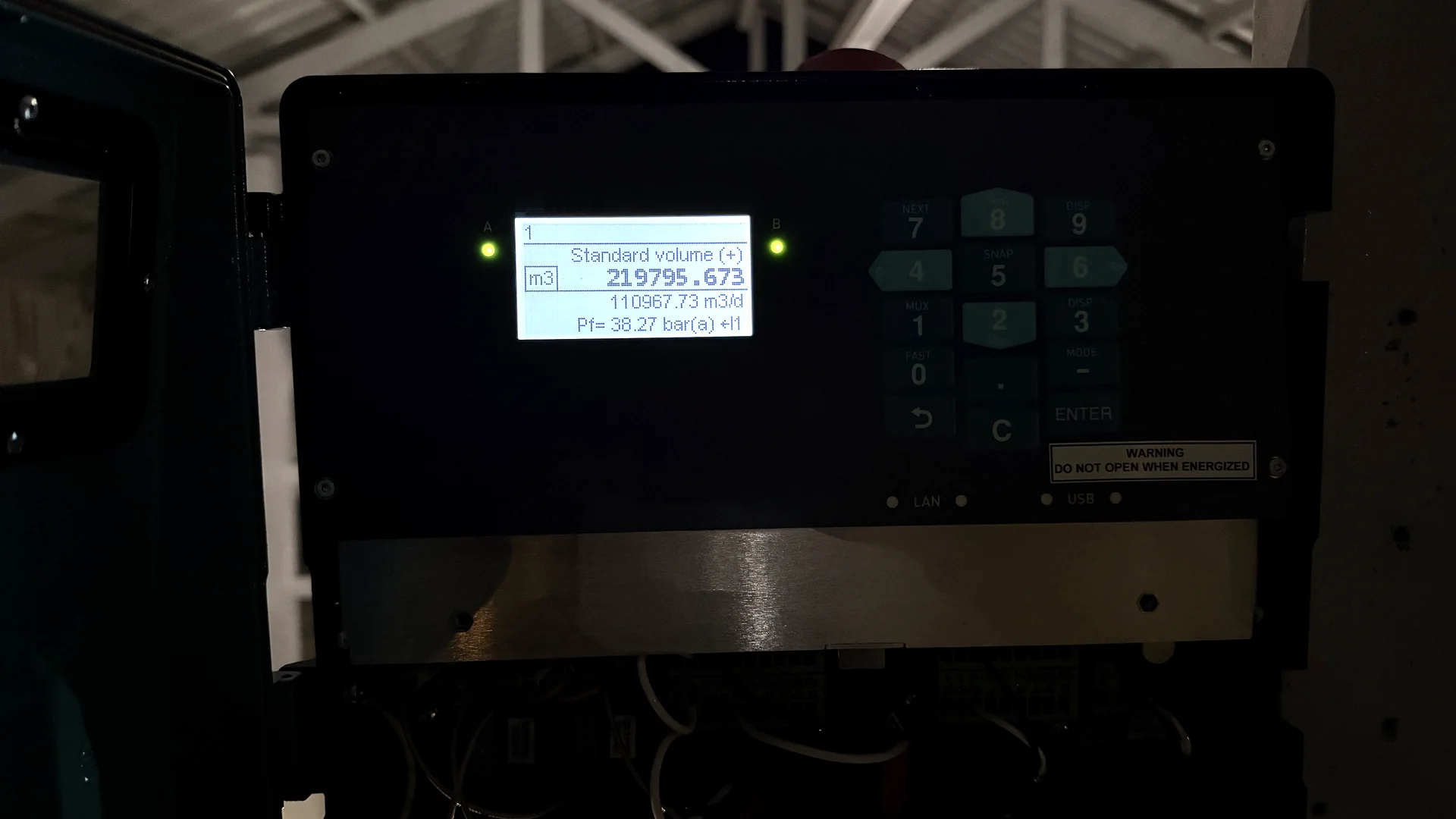

- خط انتقال در حال بهرهبرداری با فشار حدود ۳۸ بار مطلق، بدون قطع جریان و بدون هدررفت گاز
- وارانتی
- ۱۰ سال، مطابق الزامات فنی قرارداد
اطلاعات این صفحه از اسناد قراردادی و مدارک مهندسی شرکت استخراج شده است. وضعیت جاری و اطلاعاتی که با گذشت زمان تغییر میکنند، تنها در صورت تأیید رسمی نمایش داده میشوند.
