کیفیت و کمیت
اندازهگیری «چقدر گاز» و «چه گازی»: اسکید میترینگ و اتاق آنالایزر در کنار هم
در نقطه انتقال مالکیت دو پرسش باید پاسخ داده شود. اسکید میترینگ میگوید چه مقدار گاز عبور کرده است — حجم، جرم و با داشتن ترکیب، انرژی. اتاق آنالایزر کنار آن میگوید آن گاز چه بوده است — ترکیب، ارزش حرارتی، نقطه شبنم آبی و هیدروکربنی، گوگرد. وقتی قرارداد برای هر دو حد تعیین میکند، SKP هر دو را بهصورت یک پکیج تحویل میدهد: اسکید، نمونهگیر و خط نمونه، اتاق با آنالایزرهایش، و فلوکامپیوتری که این دو را به مقدار انرژی تسویهشده تبدیل میکند.
برای چرخاندن بکشید و برای بزرگنمایی اسکرول کنید. با انتخاب هر شماره، دوربین روی آن ایستگاه مینشیند.
ایستگاهها، به ترتیبی که گاز از آنها میگذرد
گاز با فشار خط از خط لوله میرسد. هر آنچه در پاییندست است برای تعیین دو عدد درباره این جریان است: چقدر، و چه.

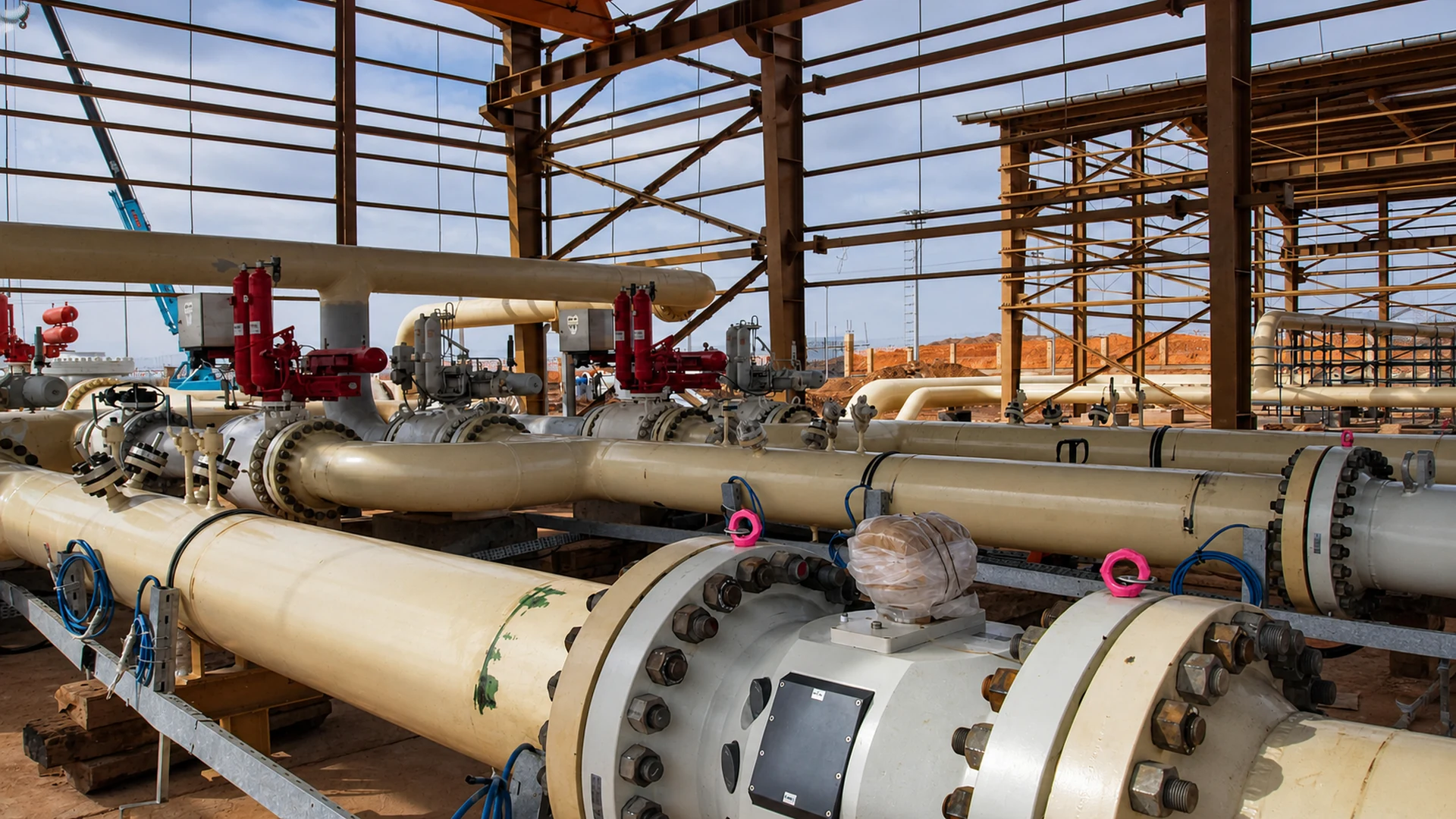

سه رشته کوریولیس روی یک شاسی: اصلی، رزرو و مستر. رشته اصلی دبی جرمی را پیوسته اندازه میگیرد؛ رشته مستر از طریق مسیر ارتباطی پرووینگ بهصورت سری قرار میگیرد تا آن را در سرویس بررسی کند.
پروبی که تا مرکز لوله میرسد نمونه کوچک و معرفی برمیدارد و یک خط گرمشده آن را بدون آنکه چیزی در راه میعان کند به اتاق آنالایزر میرساند.

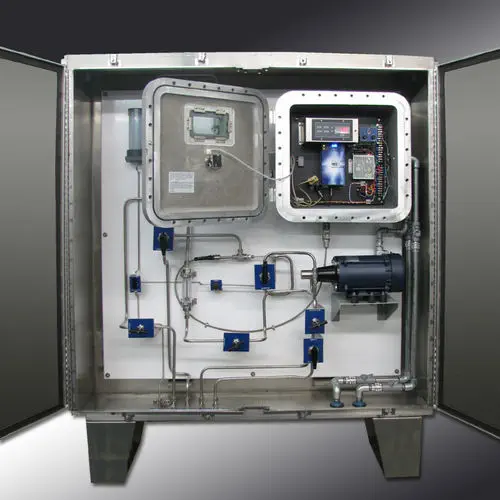

نمونه آمادهسازی و بین آنالایزرها تقسیم میشود: کروماتوگراف برای ترکیب و ارزش حرارتی، کروماتوگراف گوگرد، و آنالایزرهای نقطه شبنم هیدروکربنی و آبی.
فلوکامپیوتر مقدار اندازهگیریشده را با ترکیب زنده ترکیب میکند: جرم و حجم در شرایط مبنا، ارزش حرارتی و انرژی تحویلشده — عددی که قرارداد بر اساس آن تسویه میشود.
هر طرف چه چیزی را تعیین میکند
اسکید کمیت را تعیین میکند
- دبی جرمی و حجمی، تجمعی
- فشار و دمای محل کنتور
- تأیید کنتور در سرویس (کنتور مستر، مسیر ارتباطی پرووینگ)
- فلوکامپیوتر، سامانه نظارتی و گزارشهای میترینگ
اتاق آنالایزر کیفیت را تعیین میکند
- ترکیب با کروماتوگراف گازی و از آن ارزش حرارتی، شاخص ووبه و چگالی
- سولفید هیدروژن و گوگرد کل
- نقطه شبنم هیدروکربنی
- نقطه شبنم آبی
با هم قرارداد را تسویه میکنند
- انرژی تحویلشده = کمیت × ارزش حرارتی
- اثبات اینکه گاز در زمان عبور مطابق مشخصات بوده است
- یک سامانه نمونه، یک اتاق، یک زنجیره گزارش
- هشدارهای ترکیب و نقطه شبنم همزمان با دبی، روی یک ساعت
آنچه SKP بهصورت یک پکیج تحویل میدهد
- اسکید میترینگ: رشتهها، کنتورها، شیرها، هدرها، مسیر ارتباطی پرووینگ، تابلوی فلوکامپیوتر
- پروب نمونه، خط نمونه گرمشده و کاهش فشار در محل اتاق
- اتاق آنالایزر: آنالایزرها، آمادهسازی نمونه، گاز کالیبراسیون، تهویه مطبوع و فشار مثبت، مارشالینگ
- یکپارچهسازی: فلوکامپیوترها، سامانه نظارتی، گزارشهای میترینگ و آنالایزر، FAT، SAT و راهاندازی
چیدمان نمونهوار. اسکید همان اسکید میترینگ اتان جم است که از مهندسی خود SKP مدل شده؛ اتاق آنالایزر یک چیدمان معمول است. فاصلهها و مسیر خط نمونه ساده شدهاند و هیچ تگ، شماره خط یا داده پروژهای بازتولید نشده است.
معماری سامانه کنترل و میترینگ
نمای ایزومتریک یک اسکید میترینگ انتقال مالکیت با سه مسیر اندازهگیری (اصلی، آمادهبهکار و مرجع): از ترانسمیترها و جعبهتقسیمهای ضدانفجار در ناحیه خطرناک تا فلوکامپیوترهای افزونه، سوئیچهای اترنت مدیریتشده، ایستگاه نظارت و ارتباط Modbus TCP/IP با DCS واحد.
